人體安全檢查模體

參考標準：GB15208.4-2018

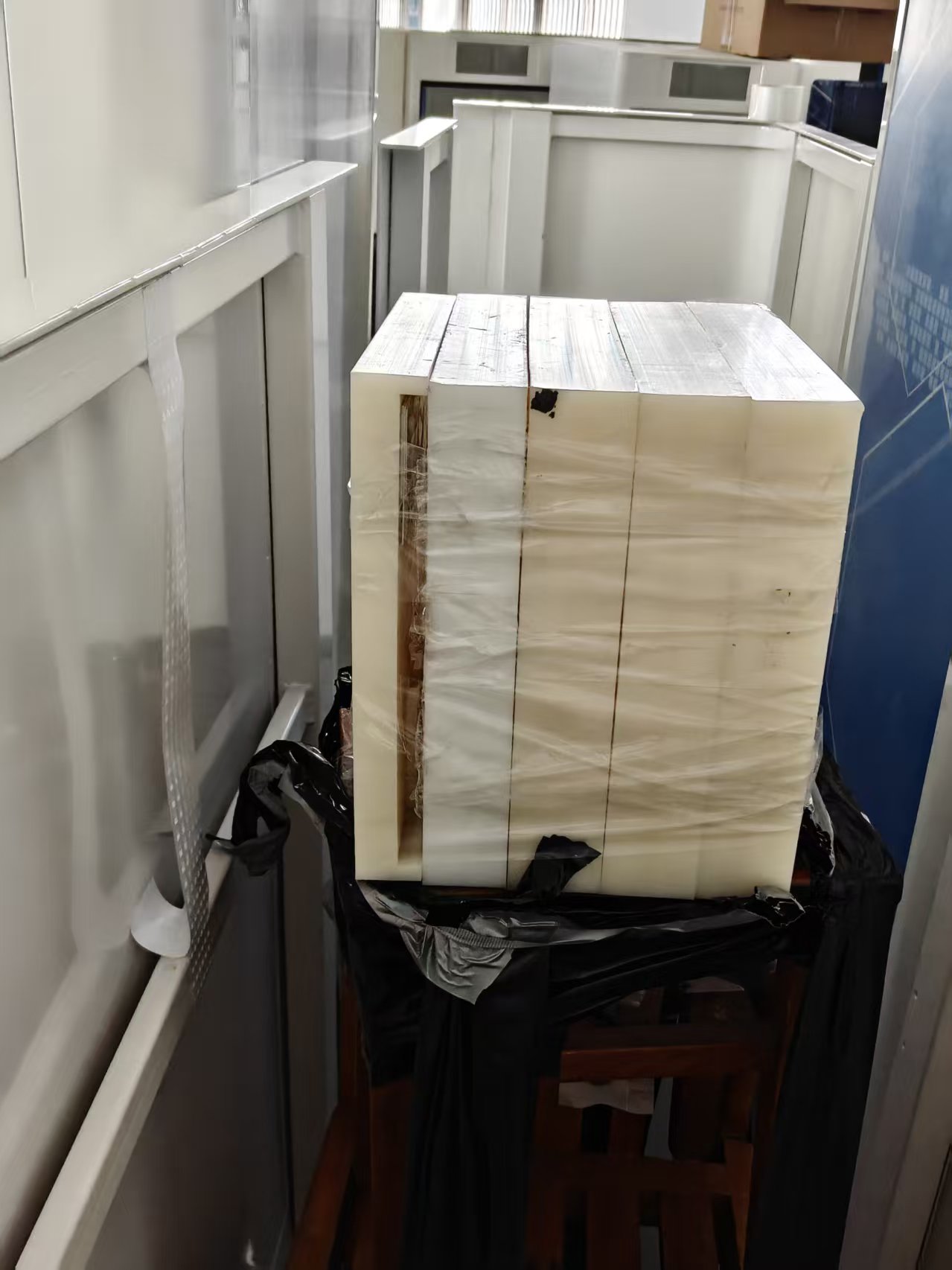

測試體由模體和測試卡組成，見圖A.1。組合后尺寸為300mmx300mmx240mm(寬x高x厚)，用來模擬人體完成各項測試。模體由四塊高密度聚乙烯(high-density polyethylene，簡稱HDPE)板組成，尺寸為300mmx300mm (寬x高),厚度為50mm、55mm、55mm和55mm。模體需組合使用，組合后尺寸為300mmx300mmx215mm(寬x高x厚)。測試卡共有五塊?？諝獗尘安牧咸綔y力測試卡和兩塊人體背景材料探測力測試卡由背板和測試物組成，體線分辨力測試卡和體空間分辨力測試卡由背板、測試物和蓋板組成。測試卡上測試物所在面為A面，測試物的背面為B面。模體、測試卡背板和測試卡蓋板材料為HDPE，密度為0.95g/cm3±0.05g/cm3。測試體長度單位為毫米，數值為整數或一位小數時公差為±0.3mm，數值為兩位小數時公差為±0.15mm;角度公差為±0.5°。

說明：

① — 空氣背景材料探測力測試卡，見圖A.2~圖A.7，數量為 1；

② — 人體背景材料探測力測試卡 1，見圖A.8，數量為 1；

③ — 人體背景材料探測力測試卡 2，見圖A.9，數量為 1；

④ — 體線分辨力測試卡，見圖A.10~圖A.12，數量為 1；

⑤ — 體空間分辨力測試卡，見圖A.13~圖A.16，數量為 1；

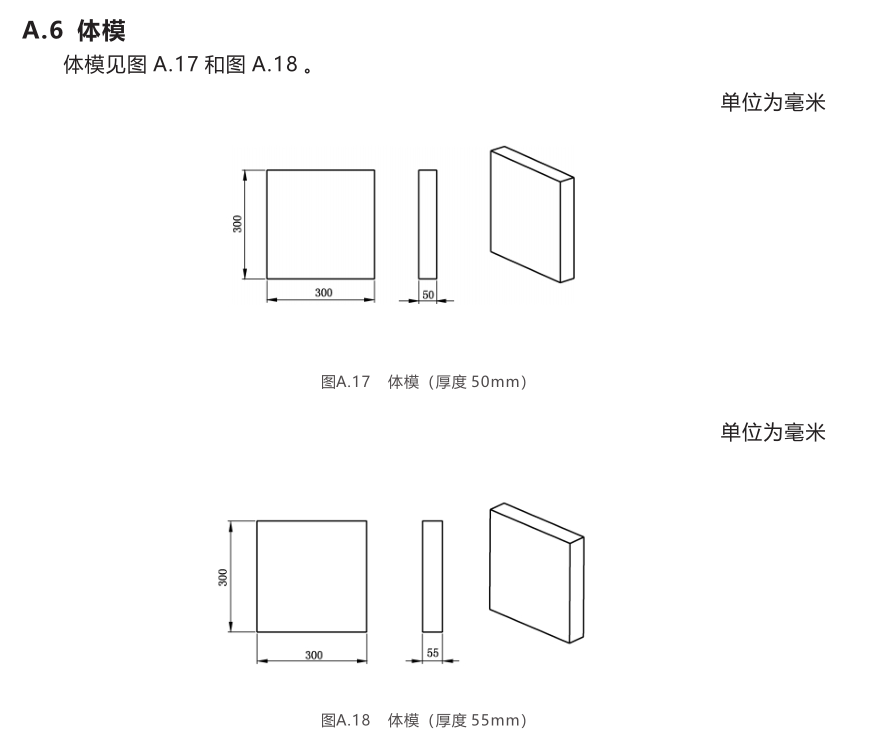

⑥ — 模體（厚度 50 mm），見圖A.17，數量為 1；

⑦ — 模體（厚度 55 mm），見圖A.18，數量為 3。

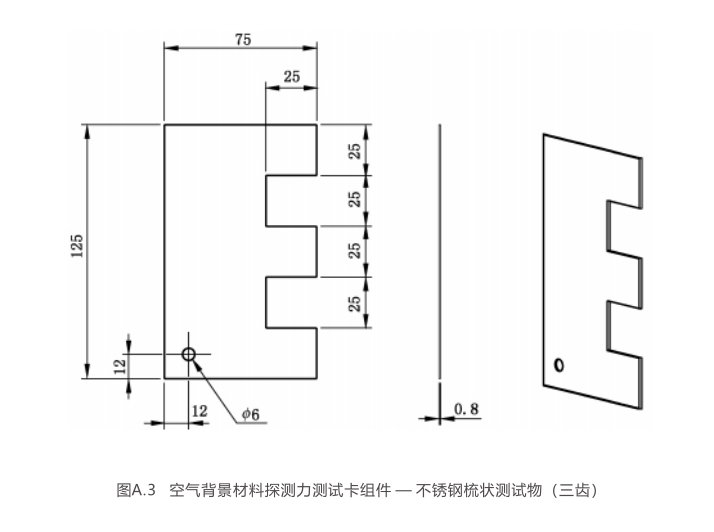

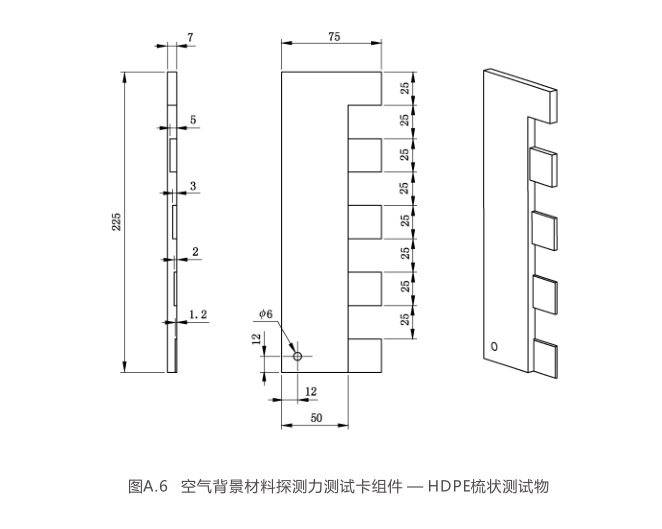

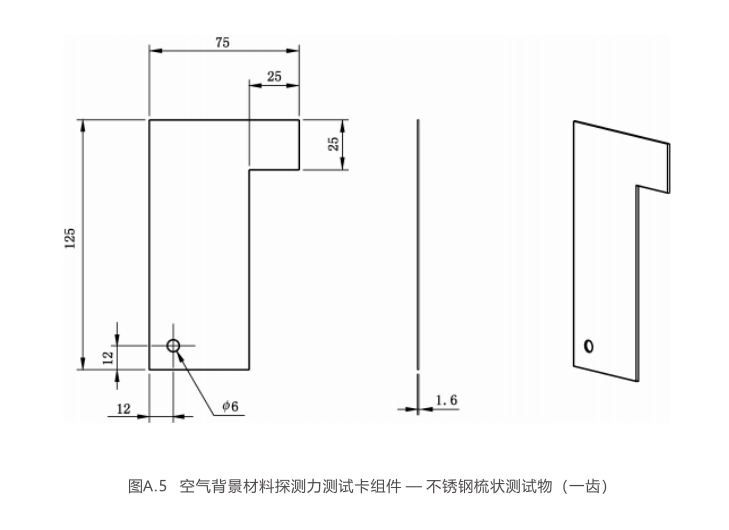

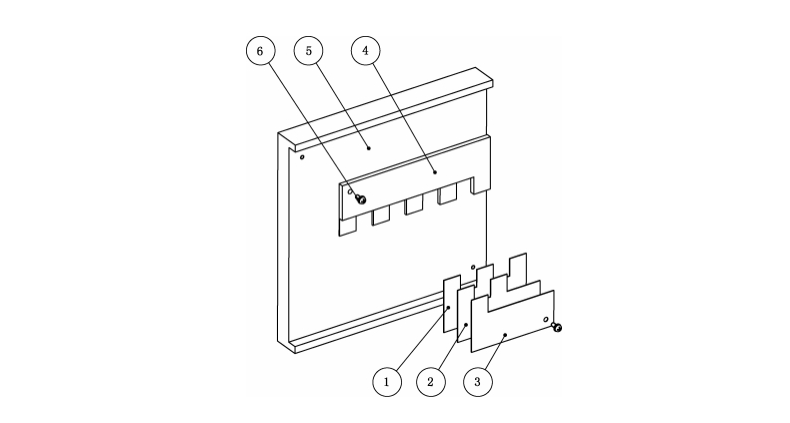

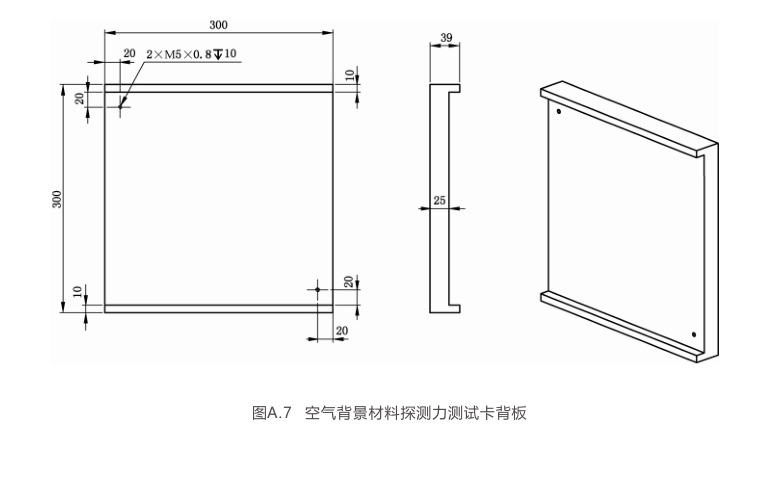

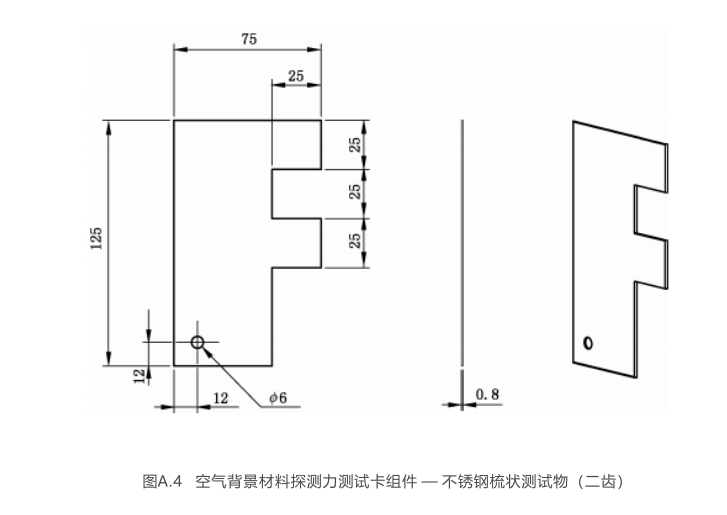

A.2  空氣背景材料探測力測試卡

本測試卡由背板和兩種材料、厚度不同的梳狀測試物組成，見圖A.2~圖A.7，梳狀

測試物齒長 25mm，齒寬 25mm，齒間隔 25mm，HDPE梳狀測試物的齒厚度分別為

1.2mm、2.0mm、3.0mm、5.0mm 和 7.0mm，不銹鋼（SST-304）梳狀測試物的齒

厚度分別為 0.8mm、1.6mm 和 3.2mm。梳狀測試物固定在 300mm×300mm×25mm

（寬 ×高 ×厚）的 HDPE 背板表面。

說明：

① — 不銹鋼梳狀測試物，三齒，數量為 1；

② — 不銹鋼梳狀測試物，兩齒，數量為 1；

③ — 不銹鋼梳狀測試物，一齒，數量為 1；

④ — HDPE梳狀測試物，五齒，數量為 1；

⑤ — 空氣背景材料探測力測試卡背板，數量為 1；

⑥ — 十字槽盤頭螺釘，規格為 M5×12，不銹鋼（18-8），數量為 2。

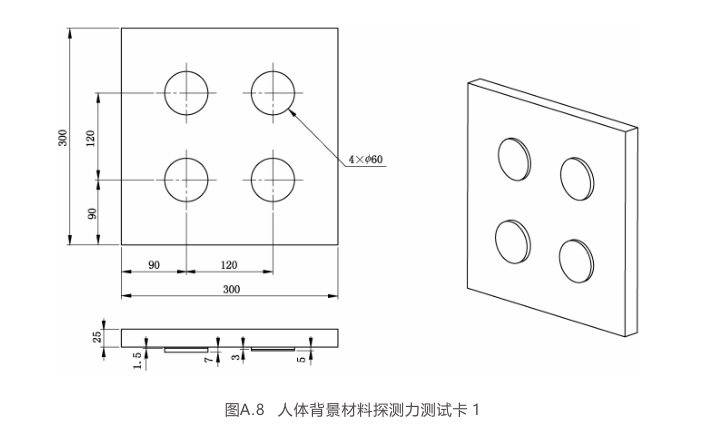

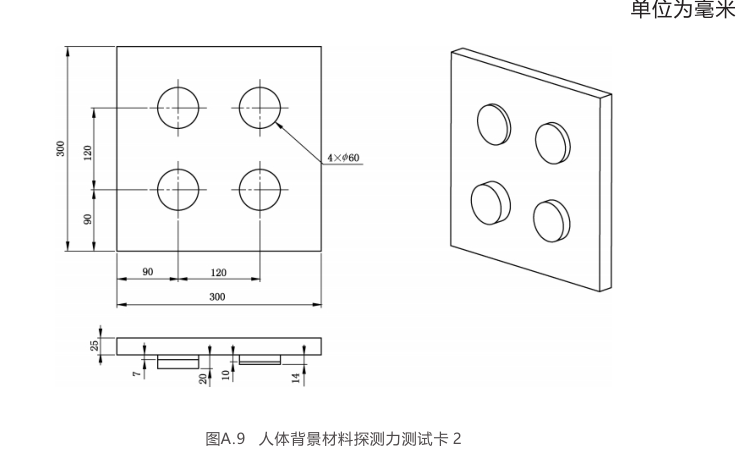

人體背景材料探測力測試卡

本測試卡共有兩塊，測試卡 1 見圖A.8，測試卡 2 見圖A.9。每塊測試卡均由背板和

四個厚度不同的HDPE圓片測試物組成，圓片測試物直徑為60mm，圓片中心距為120mm。

測試卡 1 上圓片測試物厚度分別為 1.5mm、3mm、5mm 和 7mm；測試卡 2 上圓片

測試物厚度分別為 7mm、10mm、14mm 和 20mm。

圓片測試物固定在 300mm×300mm×25mm（寬 ×高 ×厚）的HDPE背板表面上。

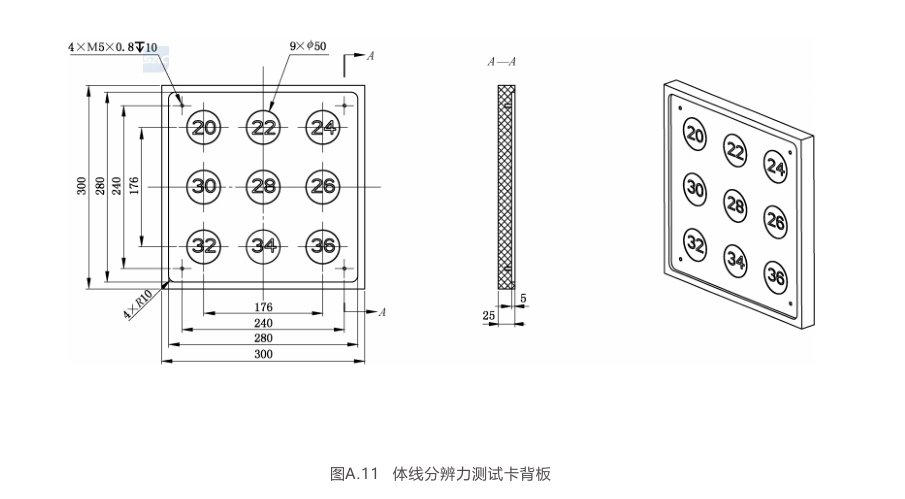

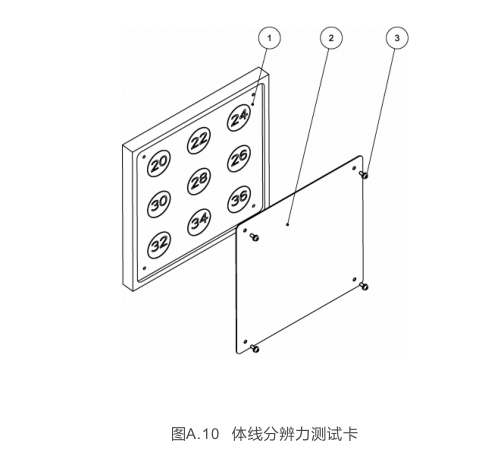

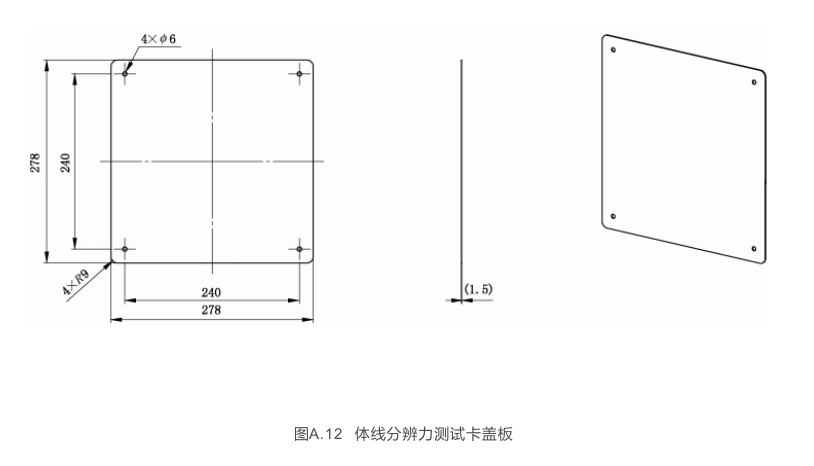

體線分辨力測試卡

本測試卡由背板、九個直徑不同的銅線圈測試物和蓋板組成，見圖 A. 10~圖 A. 12 。

銅線圈測試物直徑為 50 mm, 銅線線徑分別為 0.812  mm、0. 644  mm、0. 511  mm、

0.405  mm、0. 321 mm、0. 255 mm、 0.202 mm、0.160 mm、0.127 mm。銅線

圈測試物固定在 300 mm×300 mm×25 mm（寬×高×厚）的 HDPE背板表面，銅線圈

測試物表面放置一個厚度為 1 . 5 mm 的透明 HDPE蓋板，并用螺栓固定在背板上。

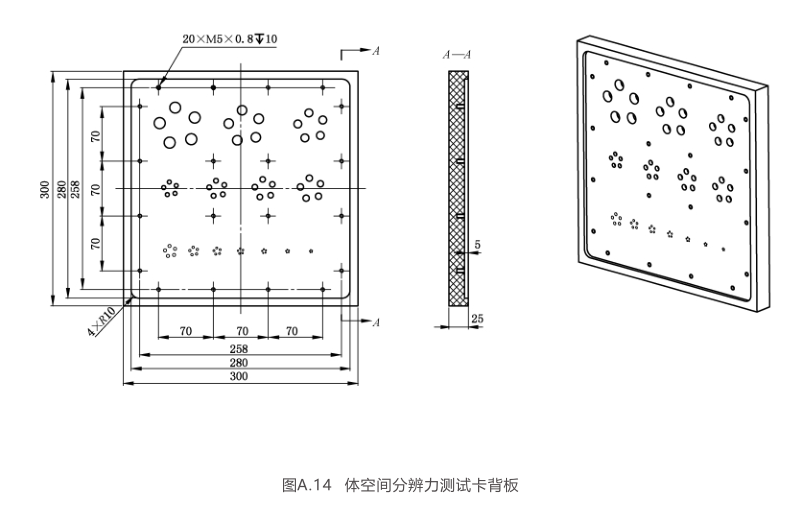

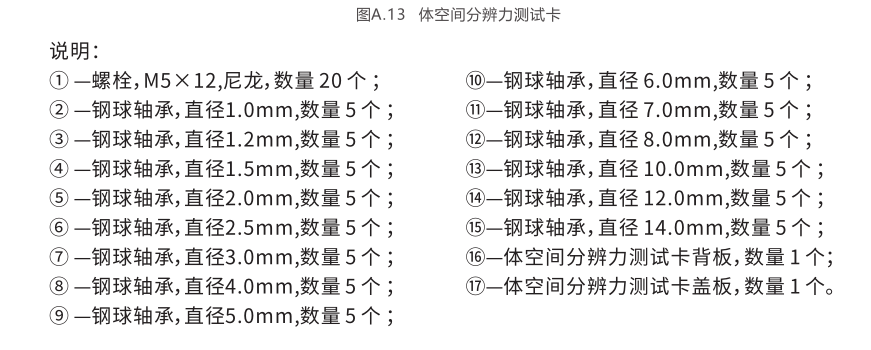

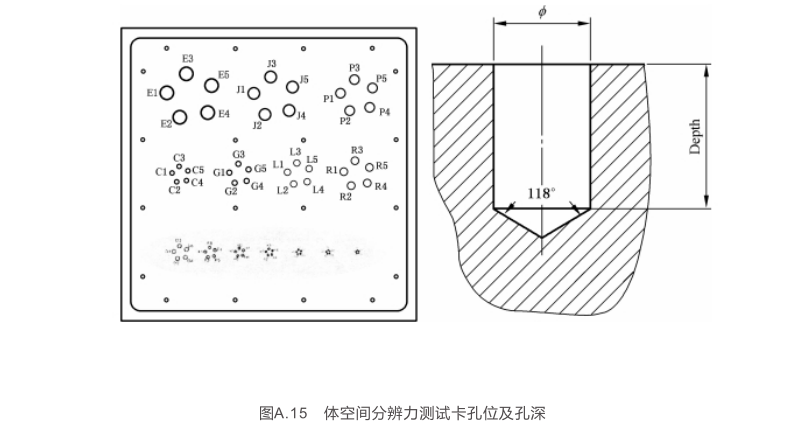

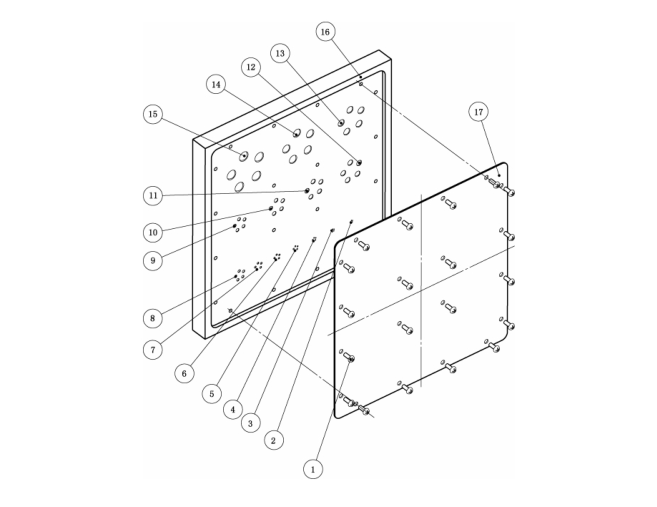

體空間分辨力測試卡

本測試卡由背板、十四組直徑不同的鋼球測試物和蓋板組成，見圖 B. 13~圖 B. 15 。

每組鋼球測試 物的五個鋼球呈正五邊形分布且置于五邊形每個角的頂端，相鄰鋼球球心

距與球體直徑相同。 十四組鋼球測試物的直徑分別為 1mm、1.2mm、1.5mm、2mm、

2 . 5 m m、3 m m、4 m m、5 m m、6 m m、7 m m、8 m m、1 0 m m、1 2 m m 和 1 4 m m 。

鋼球測試物嵌在 300 mm×300 mm×25 mm（寬 ×高 ×厚）的 HDPE背板中，球體上

表面與 HDPE背板表面齊平，鋼球測試物表面放置一個厚度為 1.5mm的透明 HDPE 蓋

板 ， 并 用 螺 栓 固 定 在 背 板 上。 鋼球應符合 GB/T 308.1-2013 的要求，其材料宜采用

碳鋼 Q235，鋼球測試物和球洞尺寸公差小于或等于 ±0.1mm。
